先日買ったニコチンタールゼロの使い捨て電子タバコですが、先端が点滅し始めたので、寿命が来たようです。 ・・・ってことで分解してみたいと思います。

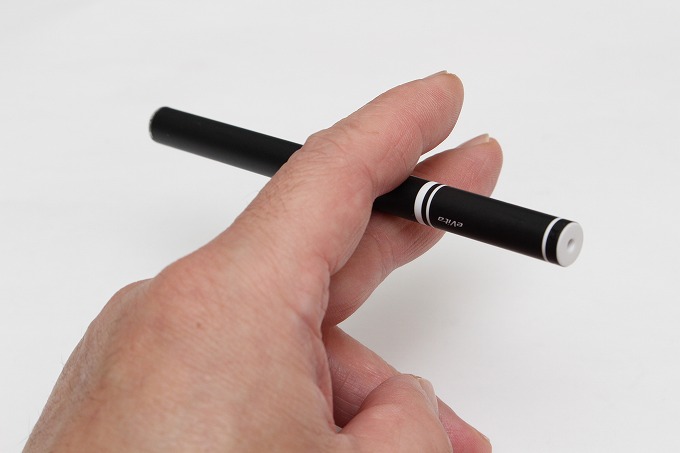

使い捨て電子タバコ
吸うと先端がゆっくり赤く光り、蒸気が発生します。約500回吸うと先端のLEDが点滅して、寿命を知らせるとのこと。500円ほどの商品ですが、よく出来たおもちゃです。

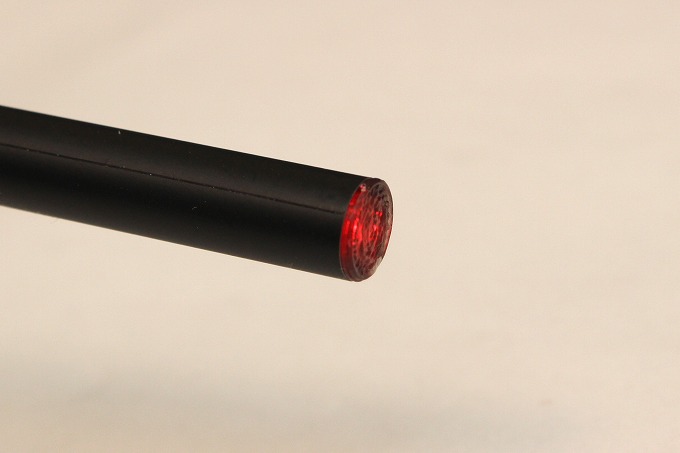

吸うと先端が赤く光ります。この光り方が凄くリアル。(*ﾟДﾟ*)昔吸ってた頃の記憶。
どういう仕組みなのかが非常に気になります。
分解
前後のキャップを精密ドライバーでほじって外してみました。嵌め込んであるだけです。

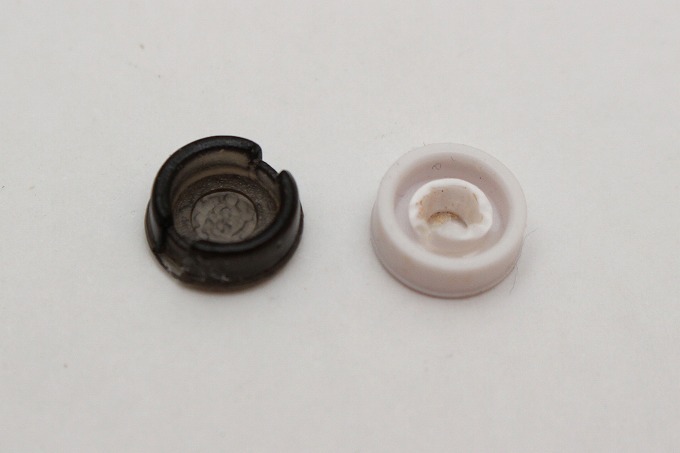

左：先端側の透明スモーク 右：吸口側

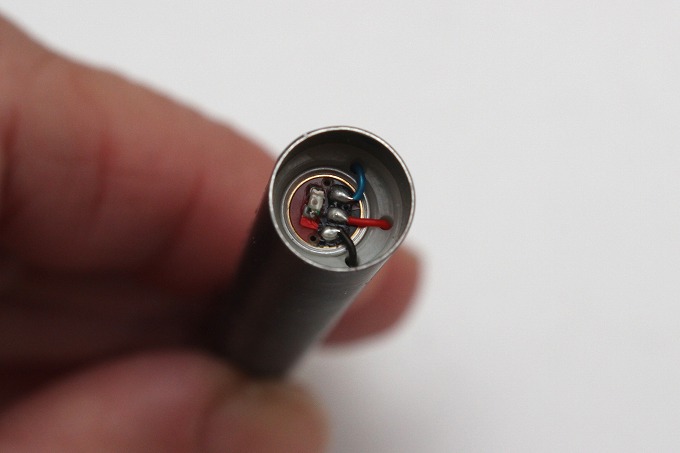

先端側。チップLEDが付いています。
吸口側。綿が見えます。ここに香料が染み込ませてあるようです。

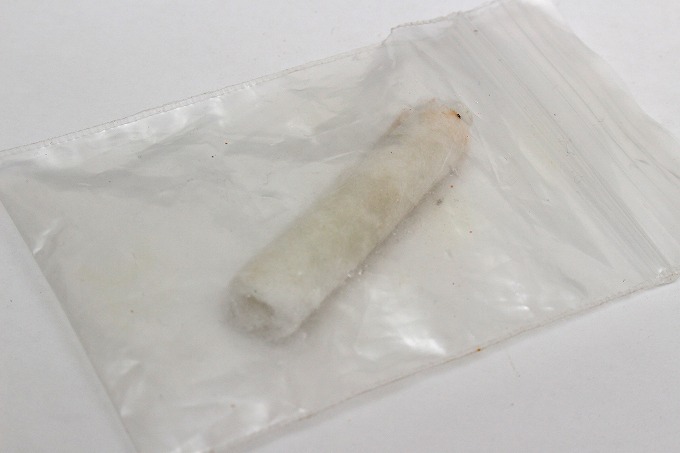

ピンセットで引っ張り出してみました。
まだ結構湿っているし、バニラの香りも十分します。

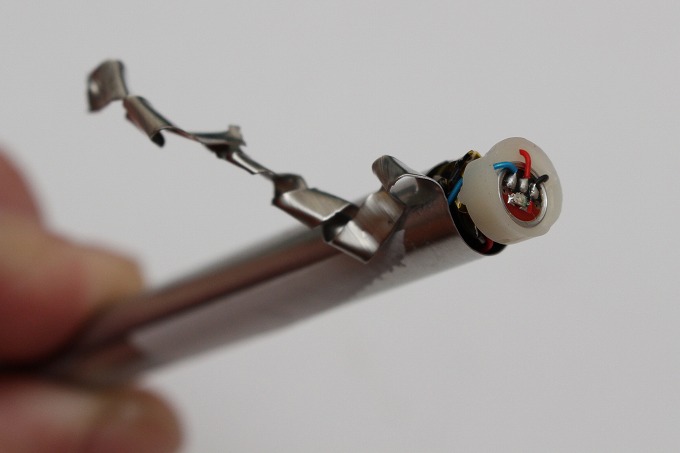

ラベルを剥がして、コンビーフの缶のようにラジオペンチで千切りながら巻いて行きます。

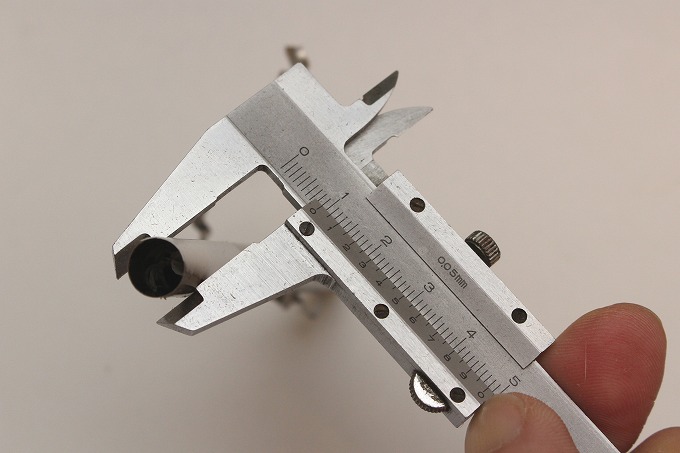

捨てる前に筒の外径を記録しておこうと、ノギスを当てると9mmほど。
バッテリー

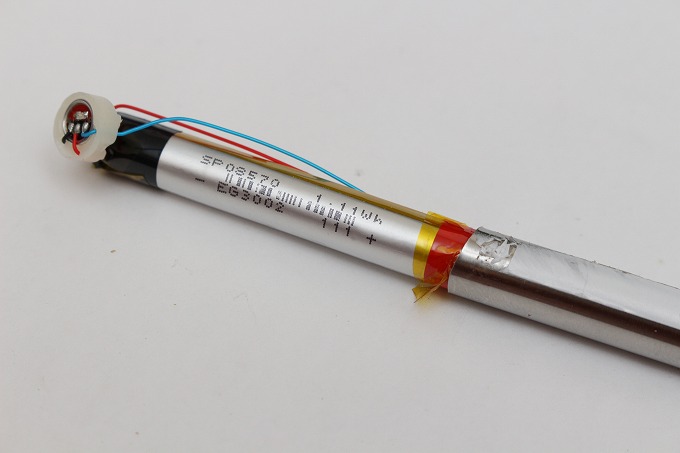

筒をある程度切ると、バッテリーが見えてきました。
電池は08570というもの。一般的には入手が難しい感じです。調べてみると、Alibabaでロット1000で1本50円程度。Aliexpressでは取扱い終了な感じ。
テスターで電圧を測ってみると、3.24Vでした。
ヒーター

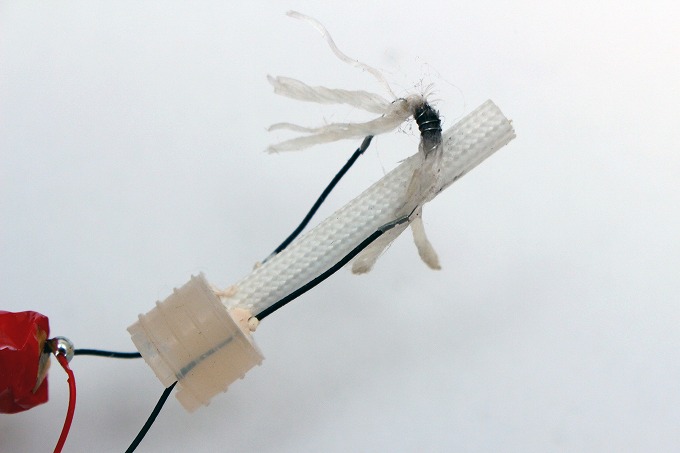

吸口の方にニクロム線のヒーターが付いていました。これで蒸気を発生させるんですね。
耐熱チューブの中に収まっています。（写真は取り出した状態）
LED

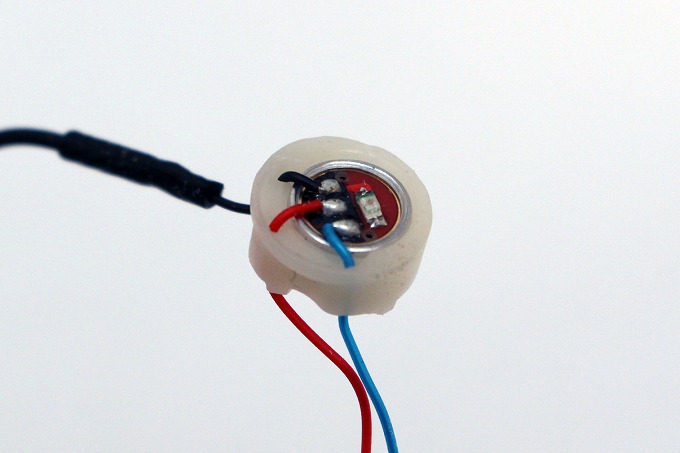

先端にはチップLEDが付いています。この裏に回路基板が入っていそうな感じ。
黒線が切れてしまったので、線をハンダ付けして延長しました。

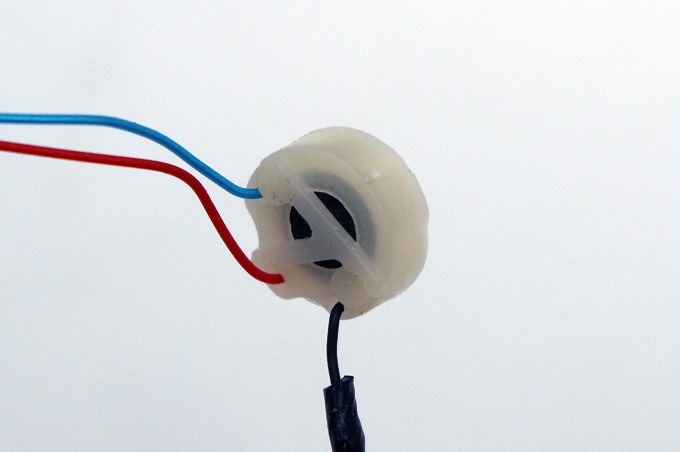

裏側。吸うと閉じるスイッチになっているみたい。

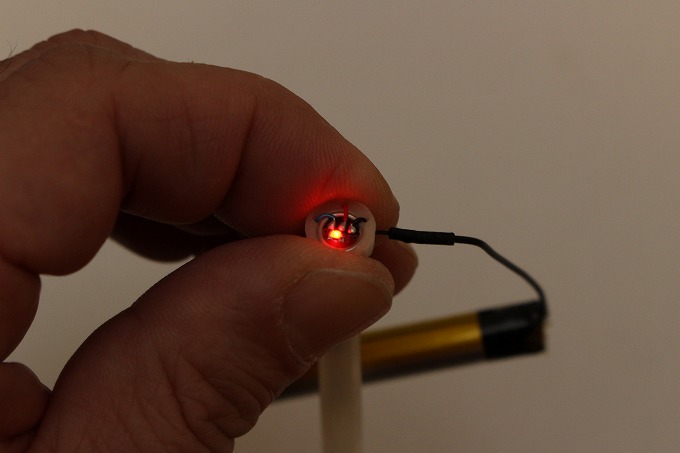

チューブを口に咥え、吸ってみると、LEDが点灯しました。
仕組み
中身は思っていたよりもシンプルなものでした。簡単に言うと
吸うと先端の接点が引っ張られて、スイッチが入る
↓↓↓
先端のLEDとニクロム線に電流が流れる
↓↓↓
蒸気が発生し、同時にLEDが光る

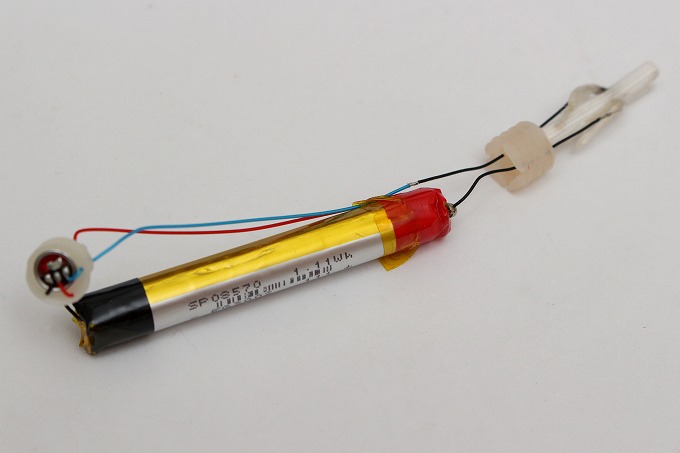

電池、ニクロム線、LED+回路基板+スイッチの構成です。
強く吸うと明るく光るのは、スイッチの接触抵抗が減るということでしょうか。
電池は阿里巴巴で見つけた同等品を見ると、電圧3.7V / 容量280mAh / サイクル寿命500回 /充電電流0.2C / 充電時間2～5時間とありました。この電子タバコでは使い捨てとして使われていますが、充電すれば繰り返し使えるようです。
感想・まとめ
先端にスイッチが付いていたのは意外でした。この小さなモジュールでON/OFFし、寿命も感知するというのは凄いです。500回で点滅というのは電圧が下がると動作するということなのでしょうか。このモジュールの「吸うとONのスイッチ」や、「電圧低下を知らせる点滅LED」は別の自作アイテムに使えそうです。
蒸気が発生するしくみはニクロム線で熱するだけでしたが、こんな単純なもので結構な量の蒸気が出ているのは驚きです。
バッテリーは[08570]というサイズのリチウムポリマー電池です。調べてみると、0.2Cで充電すれば、500回のサイクルで使えるみたい。使い捨て電子タバコでは500回吸うと寿命とのことですが、充電と溶液を追加すれば25,000回吸えるという解釈もできますね。この電池は小型のLEDライトを作ったり、別の使いみちもありそうです。
使い捨て電子タバコの仕組みは思ったより単純でした。この中身を利用して、キセル型を作ったり、バッテリーを18350などに変更して自作するのも面白そうです。
